42CrMo無縫鋼管由于發(fā)生塑性變形而得到矯直
在42CrMo無縫鋼管矯直的過程中，它的變形有軸向變形和徑向變形 ，但是它的變形是復(fù)雜的 。
1． 縱向彎曲分析：
縱向彎曲矯直是使42CrMo無縫鋼管產(chǎn)生與彎曲相反方向的塑性變形來達到矯直彎曲的目的，而不彎曲的管子斷面只產(chǎn)生彈性變形，塑性變形區(qū)占支撐距的 40%長度，如圖 1.5所示。

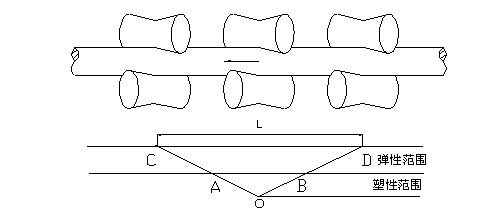

 圖1.5 矯直原理圖
對于對向布置的六輥矯直機它除利用彎曲矯直（通過提高中間下輥高度）外，在上下兩個矯直輥之間還給予一個徑向壓力。如果設(shè)兩端矯直輥的距離為L ，則在L 的范圍內(nèi)，包括彈性變形區(qū)和塑性變形區(qū)兩部分。一般情況下 ，塑性變形區(qū)為L 的40% ，即42CrMo無縫鋼管沿COD 曲線彎曲。如圖1.5 所示。但是CA 和BD 部分的42CrMo無縫鋼管處于彈性變形區(qū)，所以鋼管沒有得到任何矯直，只有在AOB 范圍內(nèi)，42CrMo無縫鋼管由于發(fā)生塑性變形而得到矯直，而在O 點的變形量最大，應(yīng)該在此點（即中間輥）給鋼管一個與它的原始曲率相同或稍大一點的彎曲曲率 ，使42CrMo無縫鋼管得以矯直。m.be76.cn
|
